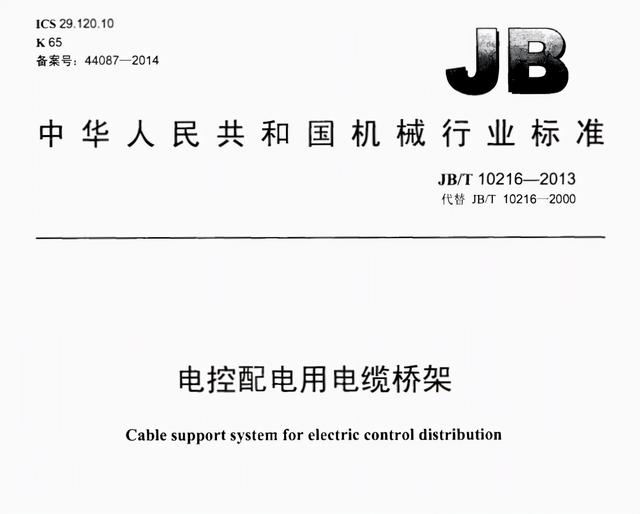

鋼制橋架，鋁合金橋架，玻璃鋼制橋架厚度國標標準



4.3.4板材厚度

4.3.4.1鋼制橋架、 玻璃鋼制橋架、鋁合金制橋架允許 小板材厚度見表9。節能鋼制橋架允許 小板材厚度應符合GB/T 23639 - 2009的規定。

4.3.5長度

橋架直線單元的標準長度為2m、3m、4m、6 m。

4.3.6彎通的彎曲半徑

托盤、梯架彎通常用的內側彎曲半徑R為50mm、100mm、150mm、200mm、300mm、400mm、600mm、900mm

鋼制橋架國標允許 小板材厚度

電纜橋架總寬<150mm~時，厚度需挑選1.0mm

<150mm電纜橋架總寬<300mm~時，厚度挑選1.2mm

<300mm電纜橋架總寬<500mm~時，厚度挑選1.5mm

<500Mm電纜橋架總寬<800mm~時，厚度挑選2.0mm

大于800寬以上的電纜橋架，厚度挑選2.2mm以上

玻璃鋼制橋架國標允許 小板材厚度

W<150或小于150寬的鋁合金橋架 小壁厚選擇3.0mm

150

300

500

W>800寬的鋁合金橋架 小壁厚選擇5.0mm

鋁合金橋架國標允許 小板材厚度

W<150或小于150寬的鋁合金橋架 小壁厚選擇1.2mm

150

300

500

W>800寬的鋁合金橋架 小壁厚選擇2.5mm

• 注1：連接板的原度至少按托盤、梯架同等板厚選用，也可以選厚-個等級。
• 注2：蓋板的板厚可以按托盤、梯架的原度選低一個等級。寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。
• 注3：采用特別結構型式橋架，板材原度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。

4.3.7 通風孔

有孔托盤底部通風孔面積不大于底部總面積的40%。

4.3.8 梯架的橫檔

梯架的橫檔中心距不應大于300 mm。橫檔與電纜接觸面寬度不宜小于25 mm。

4.3.9 制造精度

4.3.9.1電纜 橋架的真線段長度允許偏差應符合下列要求:

• a)當長度≤2 000 mm時，允許偏差為±2.0 mm
• b)當長度>2000 mm時，允許偏差為±4.0 mm

4.3.9.2 其余尺寸極限偏差應符合GB/T 1804-2000中V級的規定。

• 注:蓋板寬度取正偏差，槽體寬度取負偏差。

4.3.9.3電纜橋架平面度允許偏差每平方米不應大于5.0mm。

• 注:電纜橋架寬度不足1000mm者按1000mm計算。

4.3.10 焊接件質量要求

焊縫表面均勻、不得有漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。
